Die Postionen der Punkte von Figuren werden für jede der beiden Koordinaten einzeln berechnet. In diesem Dialog werden alle relevanten Einstellungen zur Berechnung dieser Koordinaten festgelegt. Die Berechnung erfolgt nach einer wählbaren Formel. Als Parameter können eine oder mehrere Koordinaten für die Formel angegeben werden. Die angegebenen Abhängige Koordinaten werden bei einer Neuberechnung der ausgewählten Koordinate informiert.
Folgende Dialogübergreifende Einstellungen stehen zur Verfügung:
- Figur
Gibt die Figur an, zu der der Punkt gehört, dessen Koordinate berechnet wird.
- Punkt
Der Punkt der ausgewählten Figur, dessen Koordinate berechnet wird.
- Koordinate
Die zu berechnende Koordinate.
Der Dialog enthält folgende Registerkarten:
- Formel
Legt die Formel fest, mit der die Koordinate berechnet wird.
- Abhängige Koordinaten
Gibt die Koordinaten an, die bei einer Neuberechnung der ausgewählten Koordinate informiert werden.
- Koordinaten für die Formel
Gibt die Koordinaten an, die als Parameter der gewählten Formel in die Berechnung der Koordinate eingehen.

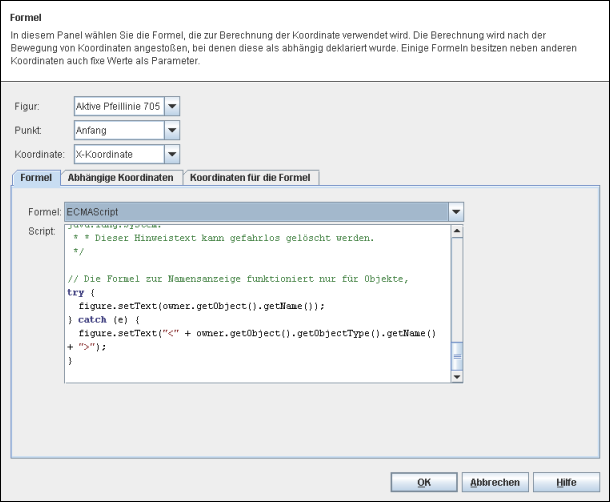

Dient der Wahl der zur Berechnung der Koordinate ferwendeten Formel. Die von der Formel zur Berechnung verwendeten Koordinaten werden als Parameter in der Dialogregisterkarte Koordinaten für die Formel festgelegt. Wenn eine Formel einen festen Werte als Parameter entgegen nimmt, wird dieser in dem Eingabefeld unter der Formelauswahl angegeben. Falls keine Formel angegeben wird, werden die Koordinaten ohne Formel miteinander verbunden. Über die Auswahl kann eine selbst definierte Formel zur Berechnung der Koordinate festgelegt werden.
Folgende Auswahlmöglichkeiten stehen zur Verfügung:
- Keine Formel
Es erfolgt keine Neuberechnung der Koordinate.
- Subtraktion von Koordinaten
Die als Parameter angegebenen Koordinaten werden nacheinander subtrahiert. Dabei wird die zweite Koordinate von der ersten abgezogen usw.
- Subtraktion von Koordinaten (verkehrte Reihenfolge)
Wie oben, allerdings in umgekehrter Reihenfolge. Es wird also die erste Koordinate von der zweiten abgezogen usw.
- Gleichsetzen von zwei Koordinaten
Beide Koordinaten werden gleichgesetzt - entspricht einer Addition mit 0.
- Mittelwert mehrerer Koordinaten
Die als Parameter angegebenen Koordinaten werden miteinander addiert und der entstehende Wer durch die Koordinatenanzahl geteilt.
- Multiplikation mehrerer Koordinaten
Die als Parameter angegebenen Koordinaten werden miteinander multipliziert.
- Addition mehrerer Koordinaten
Die als Parameter angegebenen Koordinaten werden miteinander addiert.
- Addition eines festen Wertes
Zur ersten als Parameter angegebenen Koordinate wird ein fester Wert dazuaddiert, der in dem unter der Formelauswahl erscheinenden Eingabefeld angegeben wird.
- ECMAScript
Zur Berechnung der Koordinate wir die im unter der Formelauswahl erscheinenden Textfeld als ECMAScript selbst definierte Formel verwendet.
- Multiplikation mit einem festen Wert
Die erste als Parameter angegebenen Koordinate wird mit einem festen Wert multipliziert, der in dem unter der Formelauswahl erscheinenden Eingabefeld angegeben wird.
- Gewichtete Mitte von zwei Koordinaten
Die zwei ersten als Parameter angegebenen Koordinaten werden voneinander subtrahiert und das Ergebnis anschließend mit dem festgelegten Wert multipliziert. Der Wert 0,5 bedeutet zum Beispiel, dass die gewichtete Mitte des Abstandes der beiden angegebenen Koordinaten berechnet wird. Das Ergebnis dieser Berechnung ist der neue Wert der Koordinate vom Ursprungspunkt aus gesehen.
Verwandte Hilfethemen:

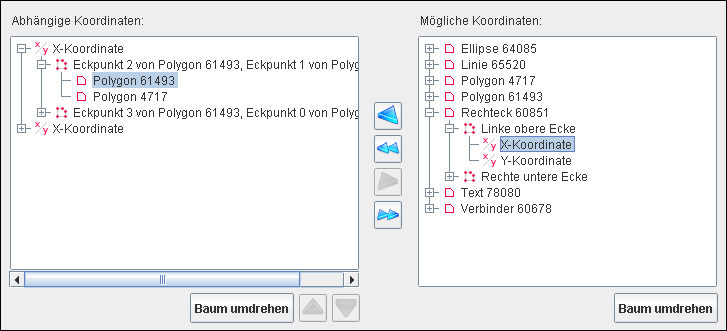

Gibt die Koordinaten an, die bei einer Neuberechnung der ausgewählten Koordinate informiert werden. In der rechten Fensterhälfte befinden sich alle verfügbaren, in der linken alle zugewiesenen Koordinaten. Die Koordinaten werden in einer hierarchischen Liste mit drei Hierarchieebenen angezeigt. Die Hierarchie kann dabei in beide Richtungen dargestellt werden:
Figur -> Punkt -> Koordinate
Koordinate -> Punkt -> Figur
Durch Aktivierung des Knopfes wird die Richtung der Hierarchie umgeschaltet.
Es stehen die folgenen Schaltflächen zum Zuweisen der abhängigen Koordinaten zur Verfügung:
 Fügt die
rechts ausgewählte Koordinate in die linke Liste als abhänige Koordinate
ein. |
 Die
oben in den Dialogübergreifende
Einstellungen ausgewählte Koordinate wird zusätzlich zum
Formelparameter der abhängigen Koordinate. |
 Entfernt
die links ausgewählte Koordinate aus der linken Liste. |
| Entfernt
alle Koordinaten aus der linken Liste. |
Verwandte Hilfethemen:
Dient der Bestimmung der Koordinaten, die zur Berechnung des Wertes der Koordinate als Parameter verwendet werden. Die Berechnung erfolgt unter Verwendung der ausgewählten Formel, entsprechend ist zum Beispiel bei einer Subtraktion auch die Reihenfolge der Koordinaten von Bedeutung. Aufbau und Bedienung entsprechen der Dialogregisterkarte Abhängige Koordinaten. Die Knöpfe zur Zuweisung der Koordinaten für die Formel haben dabei folgende Bedeutungen:
| Fügt die
rechts ausgewählte Koordinate in die linke Liste als Formelparameter
ein. |
| Die oben
in den Dialogübergreifende Einstellungen
ausgewählte Koordinate wird zusätzlich abhängigen Koordinate im
Formelparameter. |
| Entfernt die
links ausgewählte Koordinate aus der linken Liste. Die Koordinate bleibt
in anderen Figuren als abhängige Koordinaten erhalten. |
| Entfernt
alle Koordinaten aus der linken Liste. Die Koordinaten bleibt in anderen
Figuren als abhängige Koordinaten erhalten. |
