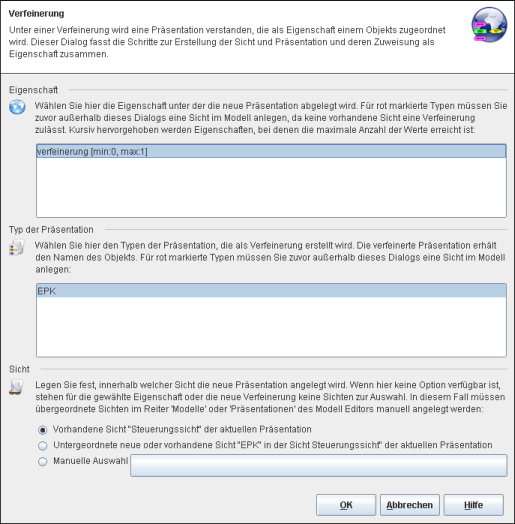

Um bei großen Modellierungsprojekten die Übersicht zu wahren, bietet das Cubetto Toolset die Möglichkeit, Modelle zu verfeinern. Unter einer Verfeinerung wird eine Präsentation verstanden, die als Eigenschaft einem Objekt zugeordnet wird. Dieser Dialog fasst die Schritte zur Erstellung der Sicht und Präsentation und deren Zuweisung als Eigenschaft zusammen.
- Eigenschaft
Wählen Sie hier die Objekteigenschaft (Propertytyp) unter der die neue Präsentation abgelegt wird. Für rot markierte Typen müssen Sie zuvor außerhalb dieses Dialogs eine Sicht im Modell anlegen, da keine vorhandene Sicht eine Verfeinerung zulässt. Kursiv hervorgehoben werden Eigenschaften, bei denen die maximale Anzahl der Werte erreicht ist:
- Typ der Präsentation
Wählen Sie hier den Typen der Präsentation, die als Verfeinerung erstellt wird. Die verfeinerte Präsentation erhält den Namen des Objekts. Für rot markierte Typen müssen Sie zuvor außerhalb dieses Dialogs eine Sicht im Modell anlegen.
- Sicht
Legen Sie fest, innerhalb welcher Sicht die neue Präsentation angelegt wird. Wenn hier keine Option verfügbar ist, stehen für die gewählte Eigenschaft oder die neue Verfeinerung keine Sichten zur Auswahl. In diesem Fall müssen übergeordnete Sichten im Reiter 'Modelle' oder 'Präsentationen' des Modell Editors manuell angelegt werden.

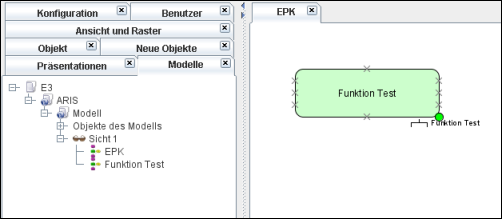

Vorhandene Sicht "..." der aktuellen Präsentation
erzeugt die neue detailliertere Präsentation in derselben Sicht in der sich auch die übergeordnete Präsentation befindet

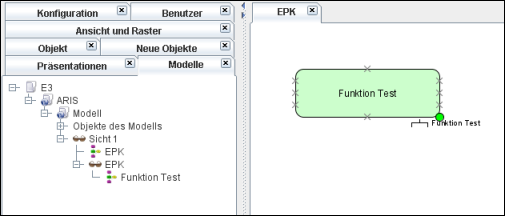

Untergeordnete neue oder vorhandene Sicht "..." in der Sicht "..." der aktuellen Präsentation
Erzeugt die neue detailliertere Präsentation in einer untergeordneten Sicht der aktuellen Sicht. Diese erhält den Namen der Präsentation aus der heraus die Detaillierung hervorgeht.
Manuelle Auswahl
Wählen Sie aus den bestehenden Sichten selbst aus, wo die neue Präsentation angelegt werden soll
