Legt die Eigenschaften der ausgewählten Figur fest. Der Inhalt der Registerkarte hängt vom Typ der Figur ab, so dass sich die hier aufgeführten Eigenschaften nicht bei allen Figuren finden.
- Name
Definiert den Name einer Figur.
- Ebene
Legt fest, in welcher Ebene sich die Figur befindet.
- Aktiv
Legt fest, wie sich die Figur bei Mausereignissen verhält. Aktive Figuren können vom Benutzer mit der Maus bewegt werden, passive Figuren können sich nur mit der gesamten Grafik mitbewegen.
- Unsichtbar
Wenn diese Option aktiv ist, ist die Figur auf der Zeichenfläche unsichtbar. Diese Option kann verwendet werden, um mit einem Script Figuren dynamisch ein- und auszublenden.
- Horizontal beweglich
Wenn diese Option aktiv ist, kann das Element horizontal bewegt werden.
- Vertikal beweglich
Wenn diese Option aktiv ist, kann das Element vertikal bewegt werden.

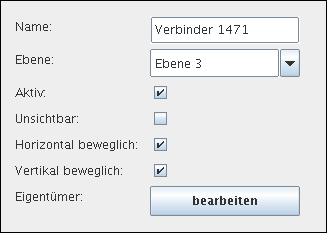

- Eigentümer
Bei Aktivierung dieses Knopfes öffnet sich der Dialog Eigentümer bearbeiten.
- X-Radius
Legt die Länge der Figur in X-Richtung (waagerechte Ausdehnung) fest. Das Koordinatensystem beginnt mit (0;0) in der linken oberen Ecke. Die X-Achse verläuft am oberen Rand in horizontaler Richtung.
- Y-Radius
Legt die Länge der Figur in Y-Richtung (senkrechte Ausdehnung) fest. Das Koordinatensystem beginnt mit (0;0) in der linken oberen Ecke. Die Y-Achse verläuft am linken Rand in vertikaler Richtung.

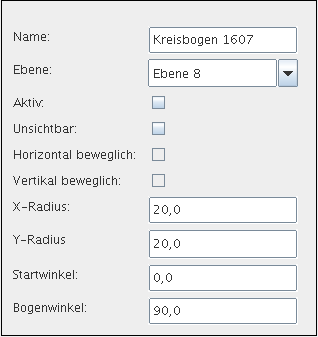

- Startwinkel
Bestimmt die Gradzahl, bei welcher der Bogen beginnen soll. Der Bogen ist dabei gegen den Uhrzeigersinn zu lesen.
- Bogenwinkel
Bestimmt die Gradzahl, die der Bogen umfassen soll. Beispielsweise erzeugt ein Bogenwinkel von 180° einen Halbkreis.

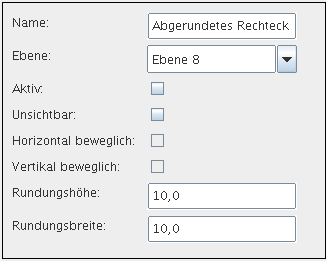

- Rundungshöhe
Legt die Höhe der Rundung fest.
- Rundungsbreite
Legt die Breite der Rundung fest.
